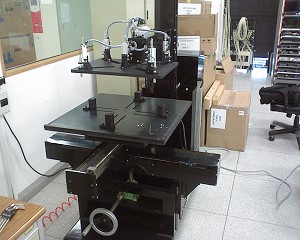

IPC Table 觸控螢幕自動測試系統

就是現在，讓您親身體驗自動化量測的好處

    　

    1.  適用於工業電腦螢幕、車用螢幕、PDA手機等觸控螢幕產品。

    2.  多功能的組合、且符合各規範的量測功能。

    3.  具有5點依序單動、全體連動測試。

    4.  具有任意座標位置及按壓次數、間隔時間可設定。

    5.  具有劃線測試功能、模擬觸控筆寫字模式。

    6. 觸控壓力可調整。

    7.  特製矽膠按鍵類及仿真觸控筆。

規                                                               格
XY Table 規格
大小

1500(L)*800(W)*1500(H) mm

重量 300 kg
XY 平台
上下可移動距離 100mm 最大
左右可轉動角度 360度
支撐待測物重 5 kg 最大

高度軸
範圍 10 mm/轉  行程 : 600m
可支撐重量 30 kg 最大
氣壓觸控驅動裝置
行程 5-20 mm
氣壓出力 1~5 Kg
保護裝置 過負和保護
供應氣壓範圍 6 Kg/cm2
X.Y.高度軸 驅動裝置
XY 螺桿

10 mm/轉  行程: 600mm

伺服馬達 3個
伺服精密度 0.01mm
伺服精確度 + / - 0.5 mm
5相伺服驅動器 EXD 5114 * 3個
供應電源 AC 110V 60HZ
消耗電力 小於 100W
速度 50 mm / 秒
控制箱配備
程控裝置 PLC控制

介面

 觸控螢幕人機介面
